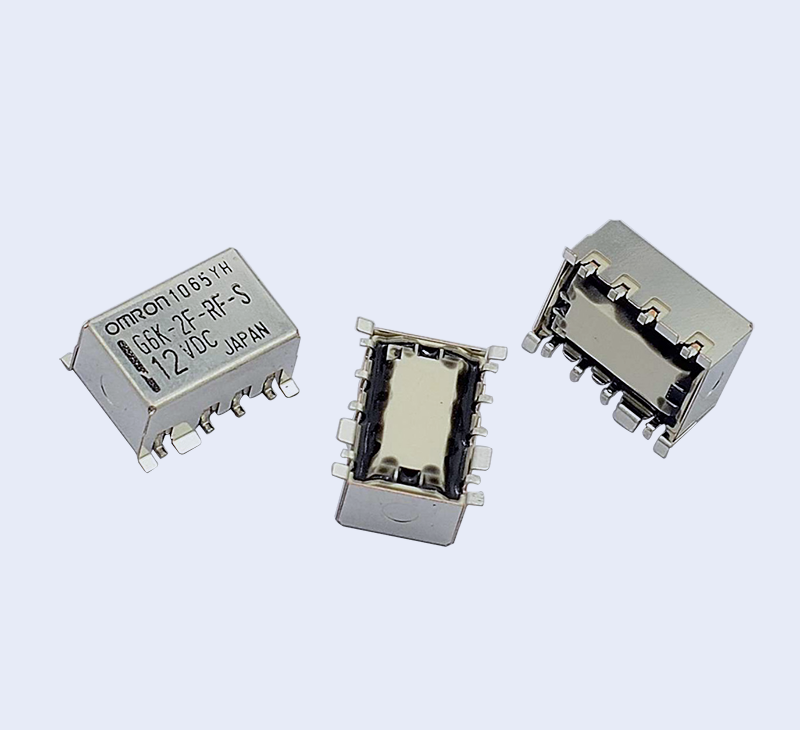

G6K(U)-2F(P)-RF(-S,-T) 表面安裝高頻繼電器
支持表面封裝的 1GHz/3GHz頻段小型2極高頻繼電器
? 出色的1GHz頻段高頻特性。
插入損耗：0.2dB以下、
絕緣接點間：20dB以上/異極間：30dB以上。
? 長10.3mm×寬6.9mm×高5.4mm的超小型。
? 額定消耗電力100mW的高靈敏度。
? 備有單穩型、1繞阻閉鎖型等產品。
? 還有省面積規格的產品（G6K（U）-2F-RF-S），為您節省安裝空間。
? 在支持3GHz頻段（G6K（U）-2F-RF-T）的同時，實現省面積。
? 還備有印刷基板用端子（通孔端子/G6K-2P-RF）可供選擇。
●S表面安裝端子型標準型號
標準規格
|
種類
|
構造
|
接點構成
|
線圈額定電壓(V)
|
型號
|
最小包裝單位
|
|
單穩型
|
塑料密封型
|
DPDT(2c)
|
DC 3, 4.5, 5, 12, 24
|
G6K-2F-RF
|
300個/托盤
300個/卷
|
|
1繞組閉鎖型
|
DC 3, 4.5, 5, 12, 24
|
G6KU-2F-RF
|
省封裝面積規格
|
種類
|
構造
|
接點構成
|
線圈額定電壓(V)
|
型號
|
最小包裝單位
|
|
單穩型
|
塑料密封型
|
DPDT(2c)
|
DC 3, 4.5, 5, 12, 24
|
G6K-2F-RF-S
|
300個/托盤
300個/卷
|
|
1繞組閉鎖型
|
DC 3, 4.5, 5, 12, 24
|
G6KU-2F-RF-S
|
3GHz對應規格
|
種類
|
構造
|
接點構成
|
線圈額定電壓(V)
|
型號
|
最小包裝單位
|
|
單穩型
|
塑料密封型
|
DPDT(2c)
|
DC 3, 4.5, 5, 12, 24
|
G6K-2F-RF-T
|
300個/托盤
300個/卷
|
|
1繞組閉鎖型
|
DC 3, 4.5, 5, 12, 24
|
G6KU-2F-RF-T
|
印刷基板用端子
|
種類
|
構造
|
接點構成
|
線圈額定電壓(V)
|
型號
|
最小包裝單位
|
|
單穩型
|
塑料密封型
|
DPDT(2c)
|
DC 3, 4.5, 5, 12, 24
|
G6K-2P-RF
|
30件/根
|
|
注
|
1.
|
訂購時，請注明線圈額定電壓（V）。
|
|
|
|
例：G6K-2F-RF
|
|
|
此外，交付時的包裝標記及產品上標注的電壓規格為□□VDC。td>
|
|
|
2.
|
訂購帶狀包裝時，請?jiān)谛吞?hào)末尾加上-TR03。
例：G6K-2F-RF-TR03 DC3
每卷的繼電器個數：-TR03 300個
繼電器本體上并沒有-TR標記。（型號末尾無-TR03標記時為托盤包裝。）
此外，帶狀包裝的最小訂貨單位為1卷（最小包裝單位300個×1卷=300個）。
|
|
|
3.
|
表面安裝端子型為防濕包裝，印刷電路板用端子型為無防濕包裝。
|
操作線圈
單穩型
(G6K-2F(P)-RF(-S, -T))
|
額定電壓(V)
|
DC 3
|
DC 4.5
|
DC 5
|
DC 12
|
DC 24
|
|
額定電流 (mA)
|
33.0
|
23.2
|
21.1
|
9.1
|
4.6
|
|
線圈電阻 (Ω)
|
91
|
194
|
237
|
1,315
|
5,220
|
|
動作電壓 (V)
|
%
|
80% 以下
|
|
復位電壓 (V)
|
10% 以上
|
|
最大容許電壓 (V)
|
150%
|
|
消耗功率(mW)
|
約100
|
1繞組閉鎖型
(G6KU-2F-RF(-S, -T))
|
額定電壓(V)
|
DC 3
|
DC 4.5
|
DC 5
|
DC 12
|
DC 24
|
|
額定電流 (mA)
|
33.0
|
23.2
|
21.1
|
9.1
|
4.6
|
|
線圈電阻 (Ω)
|
91
|
194
|
237
|
1,315
|
5,220
|
|
動作電壓 (V)
|
%
|
75% 以下
|
|
復位電壓 (V)
|
75% 以下
|
|
最大容許電壓 (V)
|
150%
|
|
消耗功率 (mW)
|
約100
|
|
注
|
1.
|
額定電流、線圈電阻是線圈溫度在+23℃時的值，公差為±10%。
|
|
?
|
2.
|
動作特性為線圈溫度在+23℃時的值。
|
|
?
|
3.
|
最大容許電壓為繼電器線圈能夠施加的電壓的最大值。
|
開關部
|
負載
|
阻性負載
|
|
額定負載
|
AC125V, 0.3A
DC30V, 1A
1GHz, 1W *
|
|
額定通電電流
|
1A
|
|
接點電壓的最大值
|
AC125V、DC60V
|
|
接點電流的最大值
|
1A
|
* 負載側為V.SWR≤1.2時的值。
高頻特性
|
形式
|
|
項目
|
頻率
|
|
G6K(U)-2F(P)-RF(-S)
|
G6K(U)-2F-RF-T
|
|
1 GHz
|
1 GHz
|
3 GHz
|
|
絕緣
|
同極接點間
|
20 dB 以上
|
20 dB 以上
|
18 dB 以上
|
|
異極接點間
|
30 dB 以上
|
25 dB 以上
|
25 dB 以上
|
|
插入損耗
|
0.2 dB 以下
|
0.2 dB 以下
|
0.6 dB 以下
|
|
V.SWR
|
1.2 以下
|
1.2 以下
|
1.4 以下
|
|
通過電力的最大值
|
3 W *1
|
|
開關電力的最大值
|
1 W *2
|
|
注
|
1.
|
測量體的變換器為 50 Ω.
|
|
?
|
2.
|
上述值為初期值
|
|
?
|
*1
|
在微小負載領域中，使用在需要高頻特性的高可重復性能（再現性）的行業 （試驗計測設備、ATE等）時，請向您的歐姆龍代表咨詢。
|
|
?
|
*2
|
負載側為V.SWR≤1.2時的值。
|
性能
|
|
單穩型
|
1繞組閉鎖型
|
|
G6K-2F(P)-RF(-S, -T)
|
G6KU-2F-RF(-S,T)
|
|
接觸電阻 *1
|
100 mΩ 以下
|
|
動作 (置位) 時間 *2
|
3ms以下 (約 1.4 ms)
|
3ms以下 (約 1.2 ms)
|
|
復位 (重置) 時間 *2
|
3ms以下 (約 1.3 ms)
|
3ms以下(約 1.2 ms)
|
|
最小為止、重置脈沖時間
|
---
|
10 ms
|
|
絕緣電阻 *3
|
1,000 M Ω 以上 (DC500V兆歐表)
|
|
耐壓
|
線圈與接點之間
|
AC750V, 50/60Hz 1min
|
|
異極接點間
|
AC750V, 50/60Hz 1min
|
|
同極接點間
|
AC750V, 50/60Hz 1min
|
|
線圈·接點與接地間
|
AC500V, 50/60Hz 1min
|
|
震動
|
耐久
|
10～55～10 Hz, 單振幅2.5mm (雙振幅5mm)、55～500Hz, 300m/s2
|
|
誤動作
|
10～55～10 Hz, 單振幅1.65mm (雙振幅3.3mm)、55～500Hz, 200m/s2
|
|
沖擊
|
耐久
|
1,000 m/s2
|
|
誤動作
|
750 m/s2
|
|
壽命
|
機械
|
5,000萬次以上 (開關頻率36,000次/h)
|
|
電氣
|
10萬次以上 (開關頻率1,800次/h)
|
|
使用環境溫度
|
-40oC ～ 70oC (無結冰、無凝露)
|
|
使用環境濕度
|
5% ～ 85%
|
|
重置
|
約 0.95 g
|
|
注.
|
?
|
以上的為初始值
|
|
?
|
1.
|
測量條件：根據電壓下降法，在DC1V 10mA的條件下。
|
|
?
|
2.
|
（）內的值為實際值。
|
|
?
|
3.
|
測量條件：用DC500V兆歐表測量，位置與測量耐壓時相同。
|
